Tuotteen kuvaus

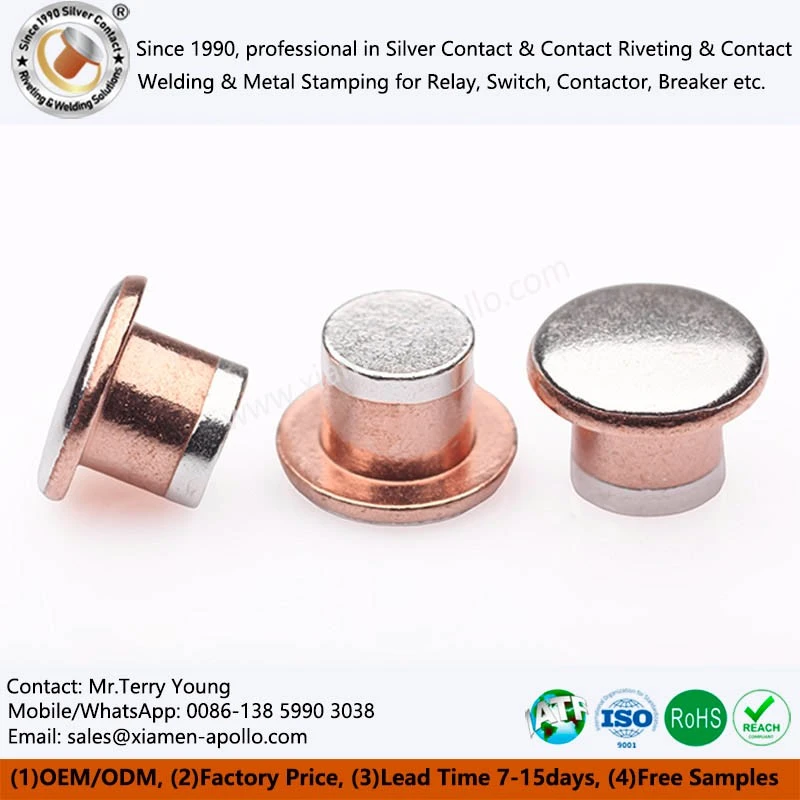

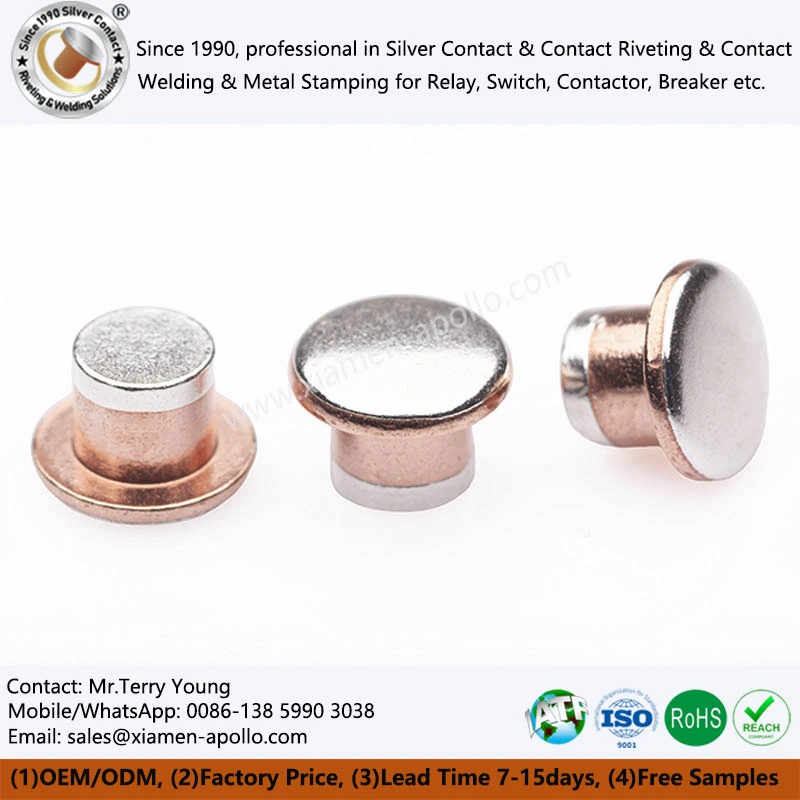

AgCuAg Multi{0}}Layer Electrical Contacts on suunniteltu erityisesti huippuluokan{1}}teolliseen ohjaukseen. Sen rakenteessa käytetään hopeaseoksesta (Ag) - kuparia (Cu) - hopeaseoksesta (Ag) valmistettua komposiittiteknologiaa, mikä tarkoittaa, että kosketinpää ja jalat ovat molemmat hopeaseoskerroksia, joiden välissä on kuparivälikerros. Tämä tekniikka on äärimmäisen monimutkainen, ja se edustaa huippuluokan tuotetta-, johon vain harvoilla kotimaisilla yrityksillä on T&K- ja tuotantokapasiteetti. Sen suunnittelun tavoitteena on korvata kalliit kiinteät hopeiset koskettimet, mikä tarjoaa erinomaisen tasapainon kustannustehokkuuden ja luotettavuuden välillä.
Keskeiset edut
Kustannusten hallinta

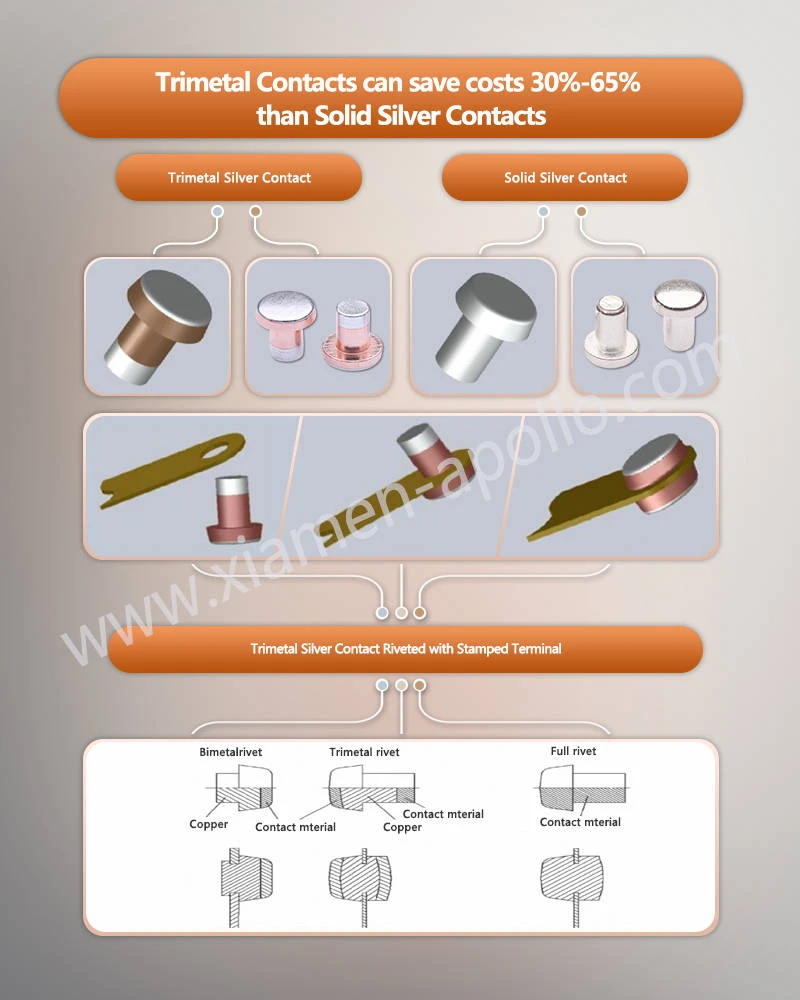

Kiinteisiin hopeisiin koskettimiin verrattuna Trimetal Silver Contacts:n kolme-komposiittirakennetta säästää tehokkaasti 30 %-50 % materiaalikustannuksista, mikä vähentää merkittävästi huippuluokan sähköliittimien hankintapainetta.
Tekniset haasteet
Trimetal Composite Rivet Terminals -rakenne vaatii erittäin korkeita valmistusprosesseja tasaisen hopeakerroksen paksuuden ja vahvan sidoksen varmistamiseksi kuparikerroksen kanssa, mikä estää hopeakerroksen kuoriutumisen lämpölaajenemisen ja -kutistumisen tai korkeataajuisen{0}}kitkan vuoksi.
Omistettu toiminto
Trimetal-moni{0}}niitatut koskettimet on suunniteltu erityisesti korkeataajuisille-kytkentäkomponenteille, kuten teollisuusohjausreleille, jotka kestävät toistuvia liikkeitä vasemmalle ja oikealle.

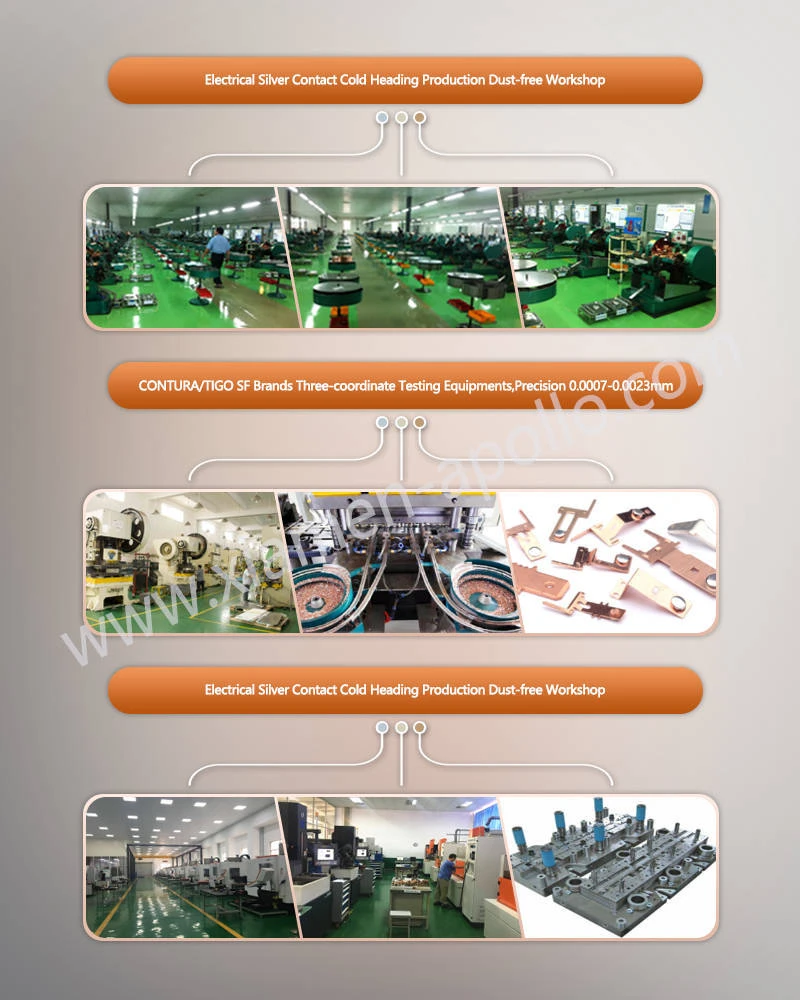

Kylmätakomisen ydinhaasteet
Kolmen kerroksen synkronisen muodonmuutoksen hallinta
Hopeaseoksilla ja kuparilla on merkittäviä eroja reologisissa jännityksissä ja plastisissa muodonmuutoksissa. Epätasainen muodonmuutosjakauma kylmätakomisen aikana voi helposti johtaa kerrosten väliseen kohdistusvirheeseen tai jännityksen keskittymiseen. Siksi muotin rakenteen ja muodonmuutosten tarkka hallinta on välttämätöntä kolmen kerroksen synkronisen plastisen virtauksen saavuttamiseksi AgCuAg-komposiittiniittiliittimissä.
Hopeakerroksen tasaisuuden varmistaminen
Pään ja jalan hopeakerroksen on säilytettävä jatkuva peitto, jotta estetään paikallinen kuparialtistus tai epätasainen paksuus, joka johtuu hallitsemattomasta materiaalivirtauksesta. Aihion esi-muovausmitoille ja irrotussuhteelle asetetaan tiukat vaatimukset, jotta varmistetaan vakaa ja tasainen hopeakerroksen jakautuminen Trimetal Multi-Layer Riveted -koskettimien muodostamisen jälkeen.
Liitäntäliitoksen vakaus
Korkeapaineisen kylmätakomisen aikana Trimetal Composite Rivet -liittimien komposiittirajapintaan kohdistuu monimutkaisia leikkaus- ja puristusjännityksiä. Riittämätön liimauslujuus voi helposti johtaa delaminaatio- tai rypistymisvirheisiin. Rajapinnan esikäsittelyn ja muovausrytmin optimointia tarvitaan sen varmistamiseksi, että rajapinta pysyy vakaana eikä irtoa plastisen muodonmuutoksen aikana.
Pakkausmenetelmä

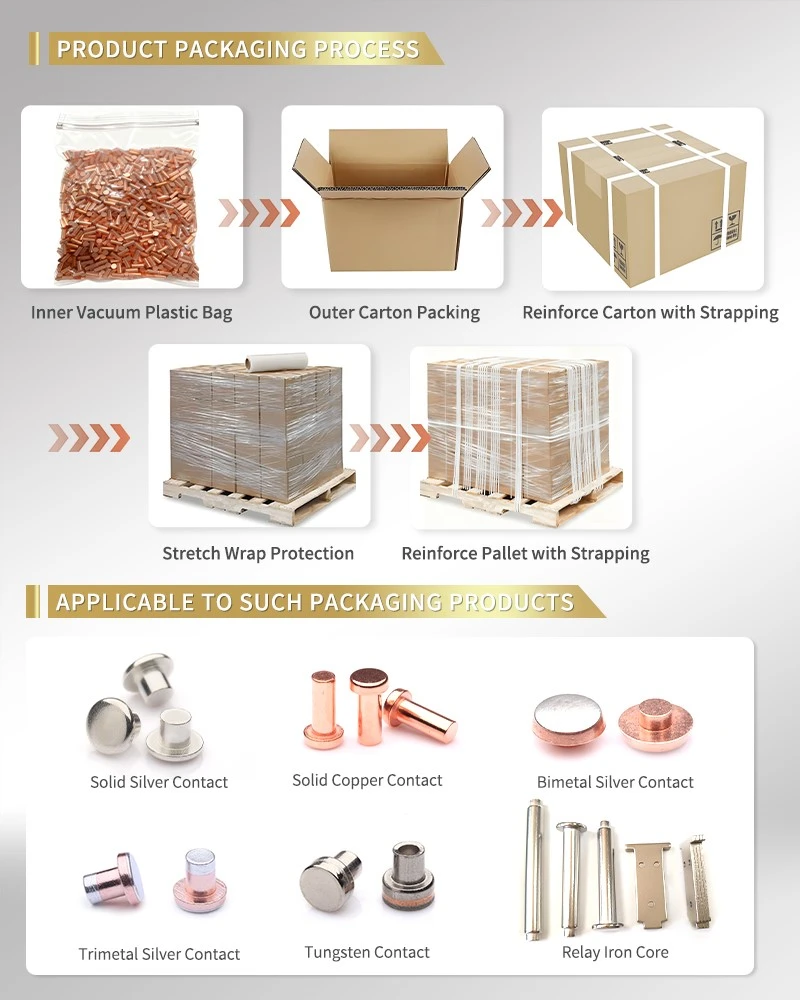

Näissä Trimetal Silver Contactsissa käytetään porrastettua suojaavaa pakkausratkaisua turvallisuuden ja eheyden varmistamiseksi kuljetuksen ja varastoinnin aikana. Ensimmäinen,Trimetal Composite niittiliittimeton suljettu tyhjiö{0}}suljetussa muovipussissa kosteuden, hapettumisen ja pölykontaminaation estämiseksi tehokkaasti. Se asetetaan sitten ulompaan aaltopahvilaatikkoon keskitettyä suojaa varten. Tiivistyksen jälkeen laatikko on vahvistettu vanteilla yleisen puristus- ja iskunkestävyyden parantamiseksi. Irtotavaralähetyksiä varten laatikot pinotaan siististi kuormalavoille ja kiinnitetään joustavalla kalvolla. Lopuksi lavat vahvistetaan vanteilla toisen kerran, jotta pakkaukset eivät hajoa tai kallistu pitkän matkan -kuljetuksen aikana, mikä täyttää sekä meri- että lentorahdin vientistandardit.
ota meihin yhteyttä
Jos tarvitset arvion siitä, sopiiko kolmikomponenttinen{0}}komposiittirakenne projektiisi, ota meihin yhteyttä. Tarjoamme ammattimaista prosessianalyysi- ja kustannuslaskentatukea.
