Magneettipiirijärjestelmässä, joka on sähkömagneettisten releiden ydinkomponentti, Coil Soft Iron Core on korvaamaton ja ratkaiseva rooli. Magneettivuon keskittävänä ja matalan magneettireluktanssin muodostavana magneettijohtimena sen suunnittelu vaikuttaa suoraan releen herkkyyteen, toimintavarmuuteen, virrankulutukseen ja jopa sen kokonaiskäyttöikään. Olipa kyseessä Core for Electromagnetic Relay, jota käytetään laajasti teollisessa ohjauksessa tai miniatyyrireleitä erilaisissa tarkkuuslaitteissa, niiden suunnittelu vaatii perusteellista huomioimista tekijöistä, kuten sähkömagneettisesta suorituskyvystä, materiaalitieteestä, koneistus- ja kokoonpanoprosessista.

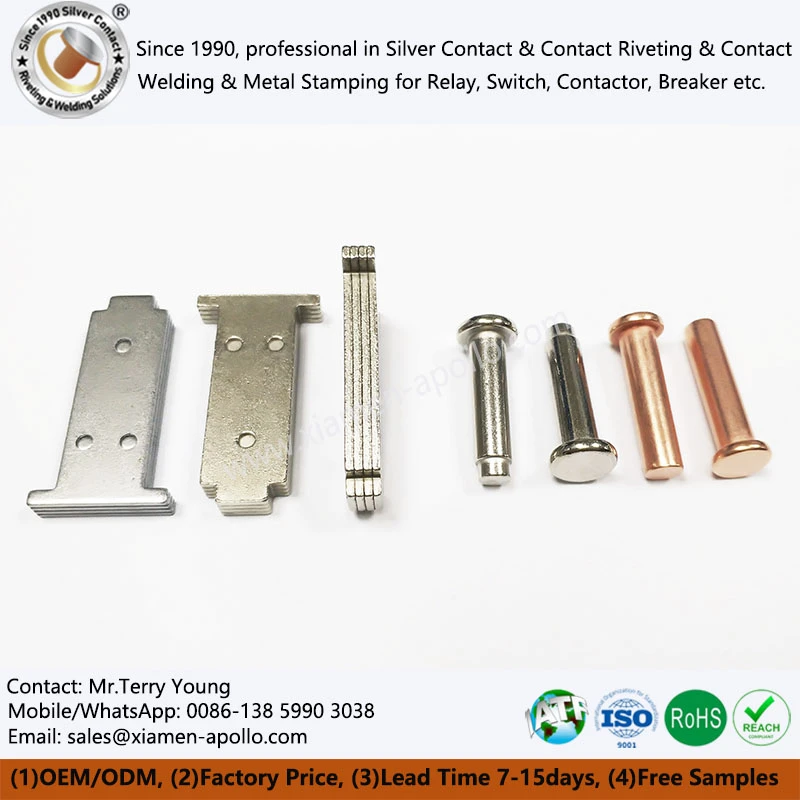

Rakenteellisesta näkökulmasta relekelojen ytimet luokitellaan yleensä kahteen pääluokkaan kelan virransyöttömenetelmän perusteella: DC ja AC. DC-releet käyttävät usein sylinterimäistä rakennetta, mikä on edullista stabiilin magneettipiirin muodostamiseksi rajoitettuun tilaan. Toisaalta vaihtovirtareleet valmistetaan usein pinotuista piiteräslevyistä pyörrevirtahäviöiden vaimentamiseksi, ja napoihin on liitetty oikosulkurenkaat magneettipiirin tärinän eliminoimiseksi ja vaihtovirran melun vähentämiseksi. Erilaisten magneettipiirien asettelua koskevien vaatimusten täyttämiseksi saatavilla on myös U--muotoisia integroituja ikeen rakenteita, pinottuja litteitä levytyyppejä tai sylinterimäisiä malleja, jotka mahdollistavat tasapainon imuominaisuuksien ja asennustilan välillä.
Mitä tulee kokoon, puhtaan rautaisen releytimen pituus määräytyy tyypillisesti kelan koon, kohteen herkkyyden ja sallitun lämpötilan nousun perusteella pitkän{0}}käytön aikana. DC-tuotteet parantavat usein lämmönpoistoa pidentämällä kelan pituutta, mikä johtaa korkeampaan ja ohuempaan profiiliin pehmeille magneettisille rautasydämille; kun taas sylinterimäistä rakennetta käyttävillä AC-tuotteilla on yleensä lyhyempi ja leveämpi osuus. Kokemus osoittaa, että pituuden -/-halkaisijan suhde 4:7 on optimaalinen releiden pehmeille magneettisille rautasydämille, mikä auttaa tasapainottamaan magneettipiirin tehokkuutta ja mekaanista vakautta. Laminoiduissa AC-rautaytimissä piipitoisuus säädetään tyypillisesti välillä 0,5–4,5 % materiaalin resistiivisyyden ja maksimaalisen läpäisevyyden parantamiseksi samalla, kun vähennetään koersitiivista ja rautahävikkiä. Käsittelyrajoituksista johtuen laminoinnin paksuus valitaan yleensä 0,35 mm - 0,55 mm alueelle.
Napapinnan rakenne on myös ratkaiseva tekijä, joka vaikuttaa dynaamiseen suorituskykyyn. DT4C-rautaytimet sisältävät tyypillisesti napakengät parantamaan läpäisevyyttä työilmavälissä; niiden halkaisija on yleensä 1,6-2 kertaa ydinrungon halkaisija. Vaikka sauvan kengän pinta-alan ja koon kasvattaminen voi parantaa vetovoimaa, se pidentää kiinnittymis- ja irrotusaikaa. Siksi tuotteen viimeistelyn jälkeen insinöörit usein parantavat vapautusnopeutta pienentämällä sopivasti sauvan kengän pinta-alaa. AC-releiden napapintoihin on lisättävä oikosulkurenkaat, jotka jakavat ne kahteen osaan, jolloin suurempi napapinta on noin 2-3 kertaa pienempi kuin pienempi. Tämä vähentää magneettista pulsaatiota ja parantaa toiminnan vakautta.
Materiaalit ja pintakäsittelyt vaikuttavat myös suoraan magneettisiin ominaisuuksiin ja kestävyyteen. Kelapehmeät rautaytimet käyttävät tyypillisesti erittäin-puhtaita pehmeitä magneetteja. Sopiva pintapinnoite ei ainoastaan auta estämään korroosiota, vaan vaikuttaa myös magneettiseen reluktanssiin ja vetovoimaominaisuuksiin. Siksi teknisissä suunnitelmissa määritellään normaaleissa käyttöolosuhteissa yleensä selkeät pinnoiterakennevaatimukset. Tekniset tiedot kattavat myös remanenssin hallinnan lämpökäsittelyn jälkeen, pylvään kengän pinnan karheuden, toleranssit ja jäysteen korkeusrajat ja kieltävät silikonia sisältävien voiteluaineiden käytön käsittelyn aikana, jotta vältytään vaikuttamasta magneettipiirin suorituskykyyn. Pakkauksessa on myös otettava huomioon anti-staattinen, pölynkestävä, puristuksen-suojattu-ja korroosionkestävä-toimenpiteitä sähköasentajan puhtaan rautaytimien turvallisen kuljetuksen ja varastoinnin varmistamiseksi.
Kokoonpanovaiheessa Pure Iron Core -ytimen ja ikeen välisen niittauksen laatu on ratkaisevan tärkeää magneettipiirin jatkuvuuden kannalta. Riippumatta siitä, käytetäänkö puristusniittausta vai spinniittausta, on varmistettava tiivis sovitus kahden komponentin välillä, jotta vältetään liiallisten rakojen aiheuttama magneettisen reluktanssin lisääntyminen. Metallografinen leikkausanalyysi voi olla tarpeen sidostilan vahvistamiseksi. Spin-niitaus aiheuttaa vähemmän vaurioita pinnoitteelle ja tarjoaa paremman sidoksen, mutta sen tehokkuus on suhteellisen rajallinen. Puristusniittaus tarjoaa suuremman lujuuden ja tuotantokapasiteetin, mutta vaatii huolellista muodonmuutosten hallintaa, jotta estetään magneettisen suorituskyvyn heikkeneminen tai lankakehyksen vaurioituminen. Samanaikaisesti sähkömagneettisen releen kelan sydämen ja oikosulkurenkaan kiinnitysmenetelmän tulisi välttää ilmeisten leikkausten syntymistä napapinnalle, jotta magneettivuon jakautumiseen ei vaikuteta.
Automaattiseen kokoonpanoon tähtäävissä rakenteissa on myös tarpeen arvioida etukäteen, muuttuvatko osat muotoaan kiillotuksen, käsittelyn ja galvanoinnin aikana. Error{1}}suojarakenteita tulisi käyttää pinottujen osien etu- ja takaosien erottamiseen eri muoteista ja niiden alkuperästä, jotta voidaan varmistaa vakaa pinoamislaatu. Kun rautasydänreleosa on niitattu lankarunkoon, sen tulee pysyä luotettavasti lukittuna; muuten ankkurin ja ikeen välinen kosketusasento voi muuttua, mikä johtaa jännitteen poikkeamiseen. Suurinopeuksisilla automatisoiduilla tuotantolinjoilla nikkelöityjen releen ydinakselin ja ikeen reiän välinen sovitus ei saa olla liian tiukka, jotta se ei vaikuta kokoonpanosykliin, eikä rako saa olla liian suuri magneettisen vastuksen lisäämiseksi. Tällainen mittakoordinointi koskee myös tukiosien, kuten sydäntappien ja reletappien, suunnittelua.
Yhteenvetona voidaan todeta, että releen pehmeän rautasydämen suunnittelu on systemaattista hanketta, joka kattaa useita ulottuvuuksia, kuten materiaalin valinnan, geometriset mittasuhteet, magneettipiirin rakenteen, pintakäsittelyn ja kokoonpanoprosessit. Noudattamalla kypsiä suunnitteluperiaatteita ja toteuttamalla tiukkaa valvontaa massatuotannon aikana, laitteen vakaus ja käyttöikä säilyvät.releen teräsydinteollisissa ohjausympäristöissä voidaan merkittävästi parantaa. Älykkään valmistuksen ja erittäin luotettavien ohjausjärjestelmien kehityksen myötä niihin liittyvät tekniikat kehittyvät edelleen ja tarjoavat perustavanlaatuista tukea tehokkaammille-sähkömagneettisille toimilaitteille.
Jos haluat lisätietoja releen pehmeän magneettisen rautatangon suunnittelun valinnasta ja prosessin mukauttamisesta tietyissä sovellusskenaarioissa, ota yhteyttä suunnittelutiimiimme ja lähetä vaatimukset. Tarjoamme ammattimaista teknistä vaihtoa ja ratkaisuehdotuksia projektin tavoitteiden pohjalta.
