Hitsattavat hopeakoskettimet: Tekniset ydinperiaatteet ja käytännön opas teolliseen valintaan

Teollisessa hitsauksessa insinöörit kohtaavat usein ongelmia, kuten riittämättömän liitoksen lujuuden tai{0}}korroosioon liittyvän vian. Esimerkiksi kupariseoksia tai ruostumatonta terästä hitsattaessa väärä täytemetallin valinta voi johtaa sauman haurastumiseen tai sähkönjohtavuuden heikkenemiseen, mikä heikentää laitteen pitkää käyttöikää. Nämä ongelmat johtuvat usein taustalla olevien teknisten periaatteiden väärinymmärryksestä ja järjestelmällisen valinnan puuttumisesta. Tässä artikkelissa tarkastellaan hitsattavien hopeakontaktien peruskäsitteitä ja tarjotaan käytännöllisiä valintavinkkejä, joiden avulla lukijat voivat parantaa ammattitaitoaan ja varmistaa korkealaatuisten-hitsausten.

Hopeiset kosketuspainikkeet ovat eräänlainen juotettava täytemetalli-metallimateriaali, jota käytetään perusmateriaalien (kuten kuparin, teräksen tai ruostumattoman teräksen) liittämiseen sulattamatta itse perusmateriaaleja. Niiden toiminta perustuu metallurgiseen sidokseen: kuumennettaessa täytemetalli sulaa ja kostuttaa perusmateriaalin pinnan ja täyttää kapillaaritoiminnan kautta liitosraon muodostaen vankan sidoksen jäähtyessään. Vaikka hopea (Ag) toimii ensisijaisena komponenttina -tarjoaen korkean sähkö- ja lämmönjohtavuuden-, sen puhdas sulamispiste on liian korkea (noin 960 astetta). Tämän seurauksena elementtejä, kuten kuparia (Cu), sinkkiä (Zn) ja tinaa (Sn), lisätään metalliseoksen luomiseksi, joka alentaa sulamispistettä ja optimoi suorituskykyä. Esimerkiksi Ag30CuZnSn-välilevy sisältää 30 % hopeaa ja loput kuparista, sinkistä ja tinasta, mikä johtaa tyypilliseen sulamisalueeseen 665–755 astetta. Tämä koostumus täyttää tehokkaasti kupariseosten, teräksen ja ruostumattoman teräksen hitsausvaatimukset, koska:

Hopeapitoisuus vaikuttaa suorituskykyyn:Hopeaosuus 30–45 % (esim. Ag30CuZnSn tai Ag45CuZnSn) tasapainottaa kustannukset ja johtavuuden, mikä tekee siitä sopivan yleisiin teollisiin sovelluksiin.

Seoselementeillä on tietty rooli:Kupari lisää lujuutta, sinkki alentaa sulamispistettä ja tina parantaa kostutettavuutta; Yhdessä ne varmistavat hitsausliitoksen vakauden korkeissa lämpötiloissa. Sulamispistealueen merkitys on siinä, että juotteen on sulattava perusmateriaalin sulamispisteen alapuolella (esim. kupari sulaa 1083 asteessa); Ag30CuZnSn:n 665–755 asteen alue mahdollistaa kontrolloidun käsittelyn ja minimoi muodonmuutoksen lämpö{7}}vaikutusalueella.

Käytännön sovelluksissa Electrical Contact Tips luo liitoksia juottamalla (kuten liekki- tai induktiokuumennus), jolloin saavutetaan 200–300 MPa:n liitoslujuus ja erinomainen korroosionkestävyys tavallisiin juotteisiin verrattuna. Tämä suorituskyky johtuu hopean inertistä luonteesta ja lejeeringin tasaisuudesta, vaikka todelliset tulokset riippuvat tarkasta koostumuksen hallinnasta.

Sähkökontaktipainikkeiden valinta edellyttää hitsaustarpeiden systemaattista arviointia, jotta vältetään virheellisen valinnan aiheuttamat viat. Keskeisiä vaiheita ovat:

Sopivat hitsausmateriaalit:Priorisoi valinta perusmateriaalityypin perusteella. Esimerkiksi Round Silver Contacts soveltuu kuparille ja kupariseoksille, teräkselle ja ruostumattomalle teräkselle erinomaisen kostuvuuden vuoksi, kun taas alumiini vaatii erikoisjuotteen. Tarkista yhteensopivuus tuotteen teknisistä tiedoista (esim. Ag30CuZnSn sopii kupariseoksille ja teräkselle).

Sulamispistealueen analysointi:Hitsausprosessin lämpötilan tulee olla perusmateriaalin sulamispisteen alapuolella. Kun valitset sisäkettä, vertaa sen nimellissulamispistettä (esim. 665–755 astetta) laitteen lämmitystehoon. Liian korkeat sulamispisteet lisäävät energiankulutusta, kun taas liian alhaiset sulamispisteet voivat johtaa ennenaikaiseen sulamiseen.

Koostumussuhteiden arviointi:Hopeapitoisuus vaikuttaa sekä hintaan että suorituskykyyn. Sisäosat, joissa on 30–40 % hopeaa (esim. Ag30CuZnSn), ovat kustannustehokkaita ja sopivat yleisiin sovelluksiin. korkeat-hopealaadut (esim. Ag45) tarjoavat erinomaisen sähkönjohtavuuden, mutta ne ovat kalliimpia. Tarkista materiaalitiedot ja mallinumerot varmistaaksesi, että koostumustiedot ovat läpinäkyviä.

Kun otetaan huomioon muoto ja prosessi:Sisäosan muoto (esim. levy, nauha tai lanka) vaikuttaa käytön helppouteen. Levyt sopivat ihanteellisesti automatisoituun hitsaukseen, kun taas nauhat sopivat manuaaliseen hitsaukseen. Lisäksi priorisoi luotettavuus valitsemalla tuotteet, joiden alkuperä on selkeästi määritelty ja joilla on laaduntarkastustiedot, toimitusketjun riskien vähentämiseksi. Tarkista tuotteen vaatimustenmukaisuus: aseta etusijalle kotimaisten tuotteiden arvioiminen hankintakustannusten vähentämiseksi ja tuotantostandardien (kuten ISO-sertifioinnin) noudattamisen tarkistaminen. Vältä ostamasta tuotteita, joista puuttuu mallinumero tai joiden koostumus on määrittelemätön.

Käytännön testauksen aikana juotteen kostuvuus ja liitoslujuus voidaan todentaa näytehitsauksella, jotta varmistetaan alan standardien (kuten AWS-spesifikaatioiden) noudattaminen.

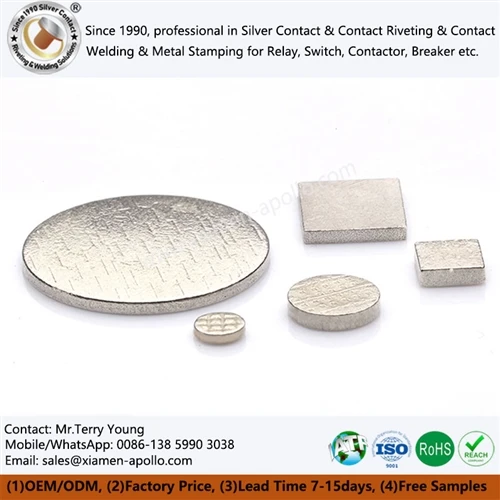

Ag30CuZnSn Silver Contact Tips toimivat hyödyllisenä referenssinä tuotteen valinnassa. Niiden koostumus-sisältää 30 % hopeaa ja kupari-sinkki-tinaseos- tarjoaa sulamisalueen 665–755 astetta, joten ne soveltuvat kupariseosten, teräksen ja ruostumattoman teräksen hitsaukseen (esim. teollisuuskomponentteihin, kuten vannesahanteriin). Hopea{12}}pohjaisina seoslevyinä ne on suunniteltu helppokäyttöisiksi automatisoiduissa sovelluksissa. Nämä välilevyt tarjoavat vakaan suorituskyvyn tavallisissa hitsaustoiminnoissa, ja testattu liitoslujuus vastaa alan keskiarvoja, joten ne ovat käytännöllinen valinta insinööreille. Valinnan aikana tulee kuitenkin aina ottaa huomioon erityisvaatimukset yleistysten sijaan.

Tehtaamme tukee erilaisten räätälöintiä ja massatoimitustaHitsattavat hopeiset kontaktit. Kypsien massatuotantoprosessien ja tiukkojen laadunvalvontajärjestelmien tukemana pystymme toteuttamaan nopeasti teolliset massatilaukset ja räätälöinnin tarpeisiin erikoistuneisiin käyttöolosuhteisiin. Ota rohkeasti yhteyttä, jos tarvitset korkealaatuisia-yhteensopivia juotoslevyjä.
